Sphinx&blockdiagを使ってみる

以前からチョコチョコSphinxでドキュメント書いてたのですが、
図とかはExcelに書いたのをSnipping Toolとか使って画像として切り抜いて~
みたいなイケてない事をしていました。

会社でもニワカにSphinxが利用されるようになってきて、異動してきた先の部署でも、
@bufferingsさんが、大井町で飲んでる時に、スゴいイイので使わなきゃ勿体無いですよ的な事をおっしゃってたので、
blockdiagを使ってみることにしました。

■ PythonとSphinxをインストール

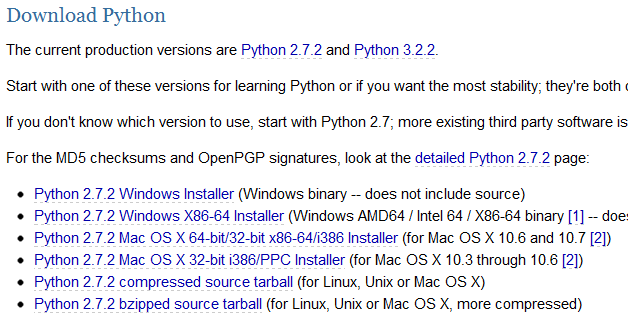

Windowsのインストーラーを落としてきて次へ次へするだけです。
3系だとSphinxが動かないそうなので、ご注意おば。

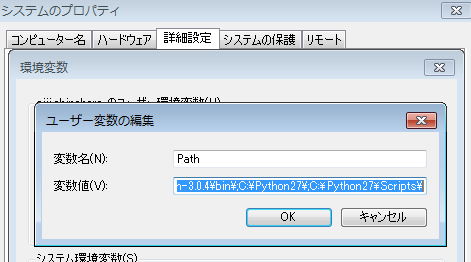

パスにpythonのを追加したり。


python ez_setup.pyとかってのは、Sphinxの↓のページのまんまなので割愛します。
http://sphinx-users.jp/gettingstarted/install_windows.html

easy_install sphinxして↓こんなん出来たらインストール完了です。



■ Sphinxのプロジェクトを作る
プロジェクト名はdocで、バージョンは0.1にして、それ以外はデフォルトで作ってみます。

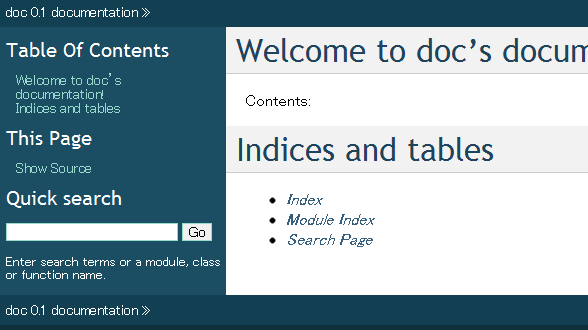

make htmlしてみると↓こんな風に出ました。



■ blockdiagをインストールして使ってみる
Pillowというライブラリがインストール出来ず…。何度やってみても…。

>easy_install pillow
Searching for pillow
Reading http://pypi.python.org/simple/pillow/
Reading http://github.com/collective/Pillow
Download error: [Errno 10060] 接続済みの呼び出し先が一定の時間を過ぎても正しく応答しなかったため、接続できませんでした。
または接続済みのホストが応答しなかったため、確立された接続は失敗しました。 -- Some packages may not be found!
Reading http://github.com/collective/pillow
Download error: [Errno 10060] 接続済みの呼び出し先が一定の時間を過ぎても正しく応答しなかったため、接続できませんでした。
または接続済みのホストが応答しなかったため、確立された接続は失敗しました。 -- Some packages may not be found!


構わずblockdiagをインストールして叩いてみると、やっぱりPillowが無いって言われてしまう。

>blockdiag
Traceback (most recent call last):
  File "C:Python27Scriptsblockdiag-script.py", line 5, in
    from pkg_resources import load_entry_point
  File "C:Python27libsite-packagessetuptools-0.6c11-py2.7.eggpkg_resources.py", line 2603, in
  File "C:Python27libsite-packagessetuptools-0.6c11-py2.7.eggpkg_resources.py", line 666, in require
  File "C:Python27libsite-packagessetuptools-0.6c11-py2.7.eggpkg_resources.py", line 565, in resolve
pkg_resources.DistributionNotFound: Pillow



■ スタンドアロン版でPython, Sphinx, Blockdiagをインストールする

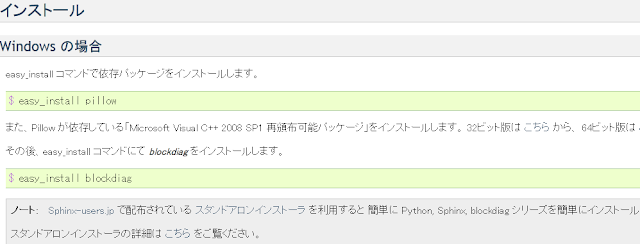

blockdiagのページを見ていたら↓
http://blockdiag.com/ja/blockdiag/introduction.html
↓に書いてあるように、、、


Sphinx-users.jp で配布されている スタンドアロンインストーラ を利用すると簡単に
Python, Sphinx, blockdiag シリーズを簡単にインストールすることができます


って事で、さっそく入れてみるとサクっと行きました。
上記でいれたPython系のパスへの追加が邪魔してしまうので、それを削除してblockdiag叩いてみると、、

>blockdiag
Usage: blockdiag-script.py [options] infile

Options:
  --version             show program's version number and exit
  -h, --help            show this help message and exit
  -a, --antialias       Pass diagram image to anti-alias filter
  -c FILE, --config=FILE
                        read configurations from FILE
  -o FILE               write diagram to FILE
  -f FONT, --font=FONT  use FONT to draw diagram
  -s, --separate        Separate diagram images for each group (SVG only)
  -T TYPE               Output diagram as TYPE format
  --nodoctype           Do not output doctype definition tags (SVG only)

それっぽいのが出てきました。

ネット上に転がってたサンプルをコピって、

blockdiag {
   A -> B -> C -> D;
   A -> E -> F -> G;
}

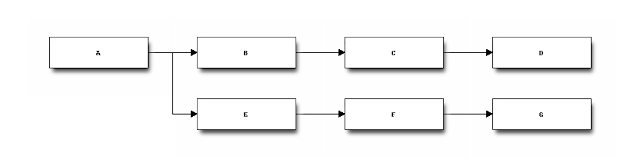

blockdiag connect.diag って叩いて出来上がったpngファイルを開くと、、

なにやらよさげです。


■ SphinxのHTML上に画像を表示してみる

index.rstに↓を追加して

Indices and tables
==================

* :ref:`genindex`
* :ref:`modindex`
* :ref:`search`

.. image:: ./images/connect.png ※ ココ ※


imagesディレクトリを作って、その中でblockdiag叩いて、



make htmlして見てみると、、
(オールインワンにしたのでSphinxのバージョン下がっちゃったよ的なメッセージ出てましたが、、)

なかなかイイ感じです。

画像のサイズは↓みたいな感じで変更出来ます。

.. image:: images/hogehoge.png
   :width: 200px
   :scale: 50%


あとはblockdiagのお作法覚えて図を量産していきたいと思います。
